顎式破碎機的分類、工作原理和結構特點

顎式破碎機主要用于用于鐵礦石、花崗巖、石英巖等物料的粗碎和中碎，中小型燒結廠原料粗碎時也有用到顎式破碎機，其設備的優點是結構簡單、破碎比大、工作可靠、工藝成熟，操作與維護方便。以下為您具體介紹顎式破碎機的分類、作業原理和結構特點。

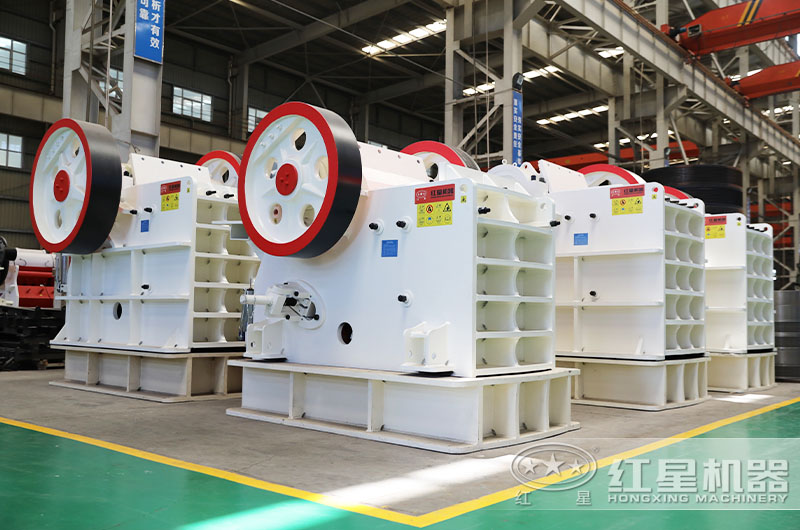

顎式破碎機

一、顎式破碎機分類

工業上廣泛應用的顎式破碎機有兩種，分別是動顎作簡單擺動(即雙肘板機構）的顎式破碎機，動顎作復雜擺動(即單肋板機構)的顎式破碎機。前者多半制成大、中型，破碎比為3~5；后者一般制成中、小型，其破碎比可達10。

顎式破碎機的規格是用給礦口寬度(B)和長度(L)來表示的，如900mmX1200mm顎式破碎機即表示給礦口寬度為900mm，長度為1200mm。根據給礦口寬度的大小，顎式破碎機又分為大、中、小型三種。具體來說給礦口寬度大于600mm的稱為大型；給礦口寬度在300*600mm者為中型；寬度小于300mm的為小型顎式破碎機。

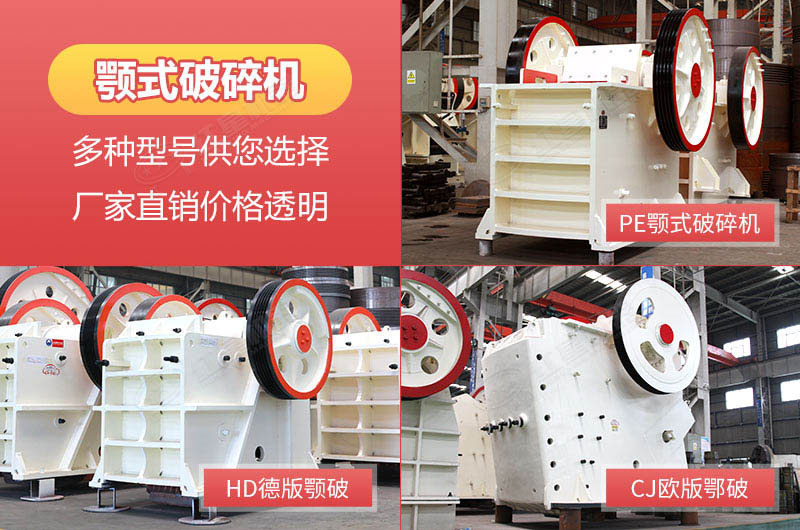

顎式破碎機種類

二、顎式破碎機作業原理

顎式破碎機主要由帶有縱向波紋齒的固定顎板與可動顎板組成?？蓜?dòng)顎板懸掛在偏心軸上，并圍繞偏心軸對固定顎板作用周期性的往復擺動。通過傳動裝置，可動顎板靠近固定顎板時，礦石受到擠壓、劈裂和折斷的聯合作用而破碎?？蓜?dòng)顎板離開固定顎板時排礦口增大，已破碎的礦石在重力作用下排出。其工作原理如下圖所示。

顎式破碎機作業原理

三、顎式破碎機結構解析

顎式破碎機長期工作時，定顎與動顎上的破碎齒板不斷磨損，排礦口逐漸增大，使產品粒度逐漸變粗，為了保證破碎產品的粒度要求，必須定期地調整排礦口的大小。推力板不僅是傳遞力的部件，而且一般也是破碎機的保險裝置。推力板通常使用鑄鐵材料，同時采用在推力板上沖孔或使用組合推力板(將推力板做成兩個半塊再用鉚釘連接起來）。當破碎機內進入非破碎物(如鐵塊等)超過正常負荷時，則推力板或連接鉚釘立即折斷或剪斷，使破碎機停止工作，從而避免設備的主要部件損壞，以上對鄂式破碎機工作原理的分析得出一個結論：顎式破碎機的結構必須要?jiǎng)?chuàng)新。

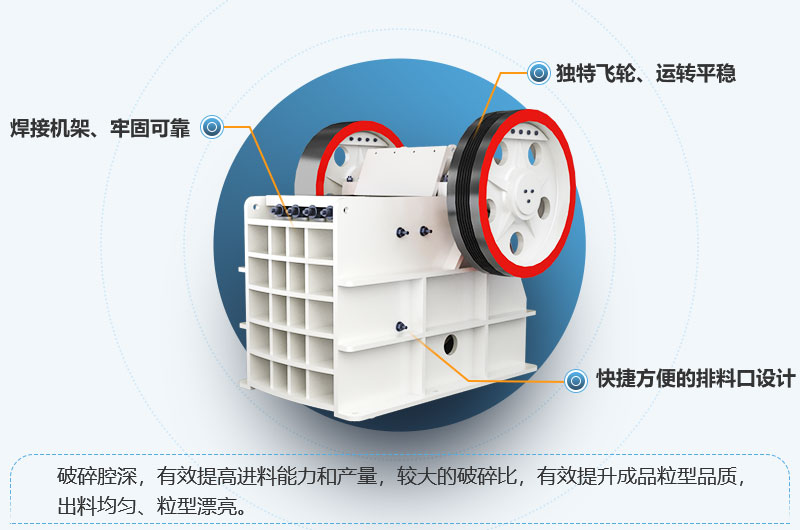

顎式破碎機結構優勢

以上是對顎式破碎機的簡單分析，它是物料進行破碎的理想設備，可為用戶的生產帶來非?？捎^的經濟效益，具有能耗量低、便于操作和維修等特點。了解更多顎式破碎機設備技術和價格詳情，您可以在線點擊咨詢點擊咨詢價格，紅星免費咨詢熱線：0371—67772626，地址：鄭州市高新區梧桐街與紅松路交叉口中國高端礦機生產出口基地園區。
