簡擺顎式破碎機后推力板的磨損分析及改進方法

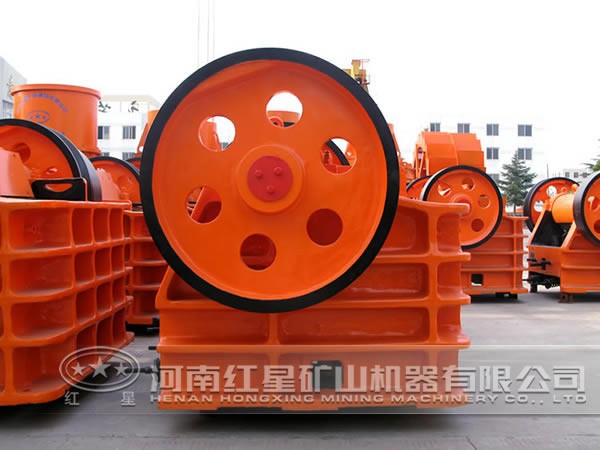

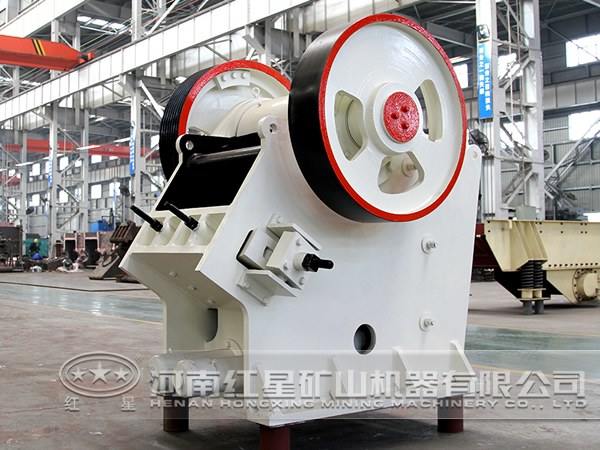

簡擺顎式破碎機簡介

簡擺顎式破碎機是重要的砂石設備，由于結構簡單，工作可靠，現在仍然廣泛用于各種礦石的粗、中碎。簡擺顎式破碎機的后推力板不僅是傳遞力的桿件，而且也是保險裝置，在實際的工作過程中，后推力板往往磨損及損壞嚴重。如果要完全更換一塊新的后推力板，既影響生產，又耗資較大。為此，可對后推力板進行改進。后推力板的磨損及改進方法見下文詳細介紹。

磨損及損壞原因分析

簡擺顎式破碎機的后推力板一端支撐在下連桿頭后側的凹槽內，另一端側支撐在機架后壁的鐵栓肘座上。后推力板材質大多為灰口鑄鐵，材質的耐磨性、抗彎強度和沖擊韌性較低，當破碎機工作時，后推力板受力不斷的變化，特別是當有大塊堅硬石料進入喂料口后，更會出現受力峰值。同時，由于后推力板運動幅度大，與凹槽、肘座的直接接觸面積有限，并且與凹槽、肘座材料ZG45Mn的性能有較大差距。故而接觸應力必將會使后推力板的接觸部份過早的磨損和損壞。

改進方法

變灰口鑄鐵整體式推力板為由不同材質構成的組合式推力板，如圖1所示。

推力板前后的支撐塊采用ZG45Mn，變與凹槽、肘座的平面接觸為柱面接觸。支撐塊通過滑槽嵌套在后推力板內，并用螺栓連接。為增加支撐塊的強度，在支撐塊的兩側與推力板筋對稱分布支撐塊筋。

改進后的推力板，由于與凹槽、肘座接觸部分的強度、韌性等性能增強，減少了局部受力，而且耐磨能力明顯提高，因此使用后效果顯著。并且，由于推力板中間部分尺寸、結構沒有變化，仍然起著過載保護的作用。改進后的簡擺顎式破碎機在實際使用中，可以將推力板的使用壽命從幾周延長到數月，顯著提高了經濟效益，因此該方法具有一定的推廣價值。紅星機器為用戶提供的簡擺顎式破碎機型號多樣，價格實惠，歡迎廣大有需要的用戶前來選購。
