旋振篩的結構及工作原理詳解

旋振篩是一種高精度細粉篩分機械，其噪音低、效率高。其采用全封閉結構，適用于對粒、粉、粘液等物料的篩分過濾，在工行業、陶瓷業、造紙業、冶金業、制藥業中有著非常廣泛的應用。

當旋振篩工作時，振動電機上、下兩端不同相位的偏心塊由于高速旋轉的離心作用而產生一復合慣性力，強迫篩體產生復旋型振動，其振動運動軌跡是一復雜的空間三維曲線。此曲線在平面上的投影為圓形，在兩垂直面上的投影均為橢圓形。調整振動電機上、下兩端的偏心塊相位角，可以改變篩面上物料的運動軌跡，從而使篩體產生平旋垂直復合振動、物料便透過不同層次的篩網，以達到分級作業的目的。

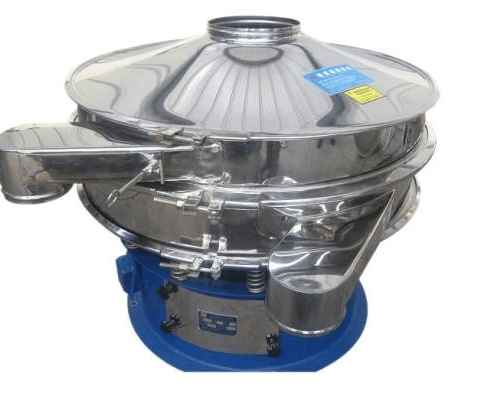

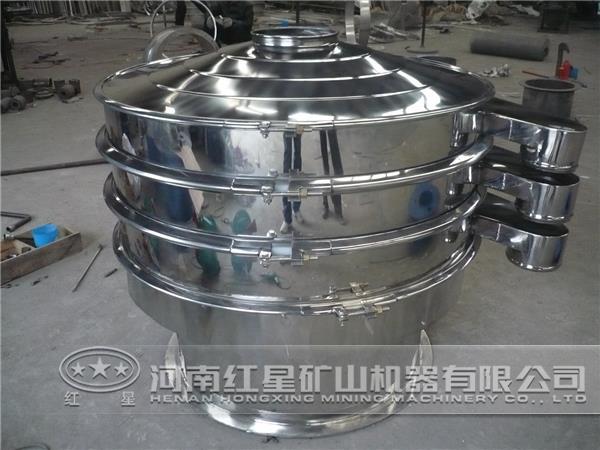

旋振篩由篩蓋、篩框、電機（振動源）、隔振簧、底座等部分組成。篩蓋由進料口及斜錐體組成，其下端與篩框相接，篩蓋和篩框由卡環聯接（或用法蘭）在篩蓋和篩框之間有密封墊。篩框由鋼板卷焊組成，是旋振篩的主要參振部分，其上下端均有一承接圈，下內部設有一法蘭圈，用于固定篩網組件等結構。振動源由立式振動電機、電機機座支架及傳振體組成。隔振簧由彈簧、彈簧支承（鋼制圓柱體一端有內螺紋）、螺釘和彈簧墊圈組成。沿傳振體一圈有12~20個隔振簧。底座由鋼板卷焊而成，在底座壁上有一檢修門及電氣開關座，座壁上部焊制圈法蘭，此法蘭與傳振體用隔振簧相連。
