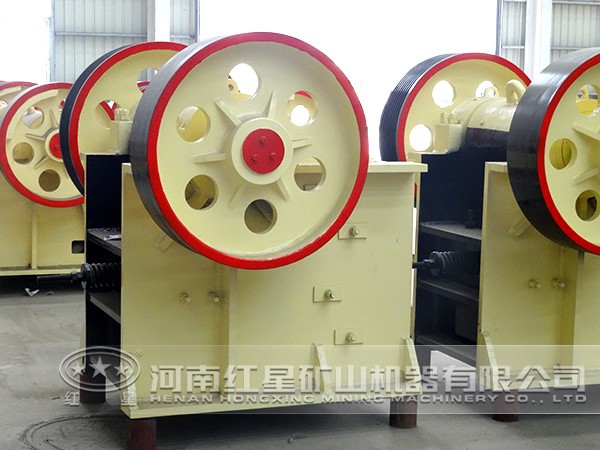

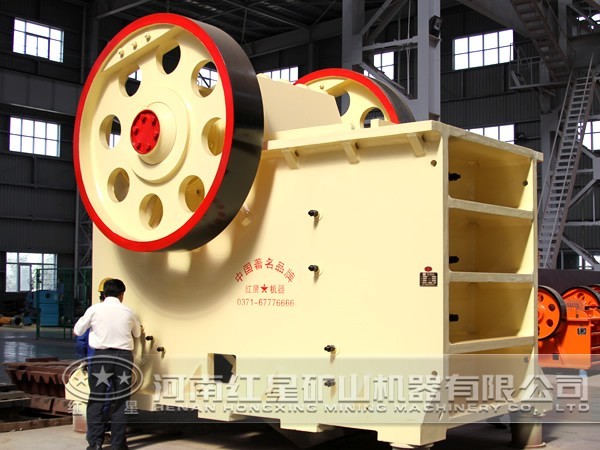

如何設計顎式破碎機的肘板、齒板與肘墊？

在設計顎式破碎機，必須要合理設計其結構組成的各個部件及其各項參數。其中，肘板、肘墊與齒板是破碎機比較重要的部件，需要有合理的設計。

顎式破碎機的肘板主要是用來傳遞動力，或是當非破碎物進入破碎腔時，肘板可先行折斷，從而保護機器其他零部件，因此它是破碎機保險件，或是通過更換不同長度肘板來調整排料口大小。它是一種易損件，同時又是保險件。肘板常用灰口鑄鐵HTI5制作，結構形式一般采用整體式，大型破碎機均應采用組合式。

由于肘墊在破碎機工作的過程中會承受很大的沖擊壓力，因此必須用較好材料制作。對大型破碎機，可用5CrMnMo、5SiMnMoV；而中小型破碎機，常用45鋼.。

齒板（也叫襯板），是破碎機中直接與礦石接觸的零件，結構雖然簡單，但它對破碎機的生產率、比能耗，產品粒度組成和粒形以及破碎力等都有影響，尤其是后三項。

齒板承受很大的沖擊擠壓力，因此磨損得非常厲害，為延長它的使用壽命，可從兩方面來研究：一是從材質上找到高耐磨性能材料；二是合理確定齒板的結構形狀和幾何尺寸。現有顎式破碎機上所使用的齒板，一般是采用ZGMnl3，近年來，國內外采用一種高鉻白口鑄鐵制作齒板，由于其使用壽命長。為了保證產品粒度和形狀，齒板通常采用三角形或梯形。

總之，在設計顎式破碎機各個部件時，要嚴格按照設計要求，綜合考慮各種影響因素，以求設計出比較合適的結構，實現從根本上提高破碎機生產能力。
